西门子DP接头该怎么使用?

发布时间:2020-06-20   点击次数:59次
  不同的端子模块可以通过西门子DP接头采用不同的连接方法。连接模块可以直接连接到滑轨,而无需使用端子排或连接模块。端子模块(功能模块)分为主动型和被动型。其功能模块安装有固定元件。端子模块上的I/O端子分为弹簧型端子或螺钉型端子。对于数字端子模块,LED是可选的。端子模块上的黄色LED分配给每个信号路径,这些LED指示的信号状态为“正在工作”。如何正确使用它?

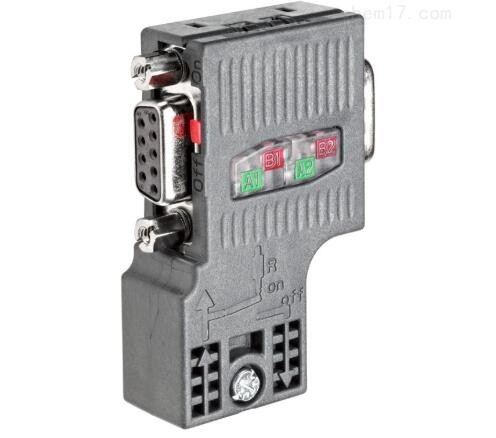

西门子DP接头

  1.电缆连接
  西门子电缆中只有两根电线,一根是红色,另一根是绿色,然后在外面有屏蔽。布线时,屏蔽层应连接良好,且不得与内部的导线接触。区分哪条线进出是一种常见的方法。如果是字符串,则表示它正在通过总线,并在中间不断连接到变电站。西门子DP接头两端的两个连接器应连接到电线进入的孔,而不是孔。然后,两个连接器应将其开关设置为打开状态。此时,仅电线打开,而电线关闭。其余的中间连接器均设置为关闭,并且连接进出的两条电线都已连接。
  2.电缆测量
  将西门子DP接头连接到线路后,必须用万用表对其进行测量,以查看线路是否已连接。如果这条线上只有一个连接器,则应测量其发送器和接收器上两个引脚的电阻值。如果是220欧姆,那是正确的。如果这条线已经完成,并且连接了一系列连接器,则应从一端开始逐一检查。单独布线的接口处于打开状态。然后将相邻接口的开关设置为打开,接口的后半部将断开。现在,在测量方面,它是单线连接的接口,后续的测量始终是测量该接口。测量其发送和接收的两个引脚。如前所述,如果电阻为110欧姆(并联),则连接该线。然后将更改为中间的接口更改为打开,再关闭,然后将下一个接口更改为打开。这样,如果电阻不是110欧姆,则电路的该部分存在问题。
